發布時間：2020-11-26

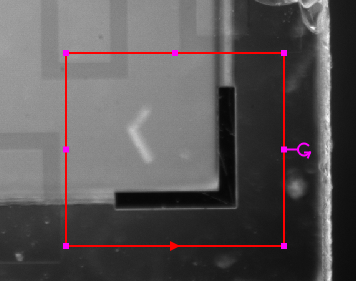

步驟一：添加模板匹配算法
相機采圖或者導入本地圖片，在需要定位的位置添加模板匹配算法
步驟二：編輯模板
點擊圖中紅色方框內的圖標編輯模板
▼

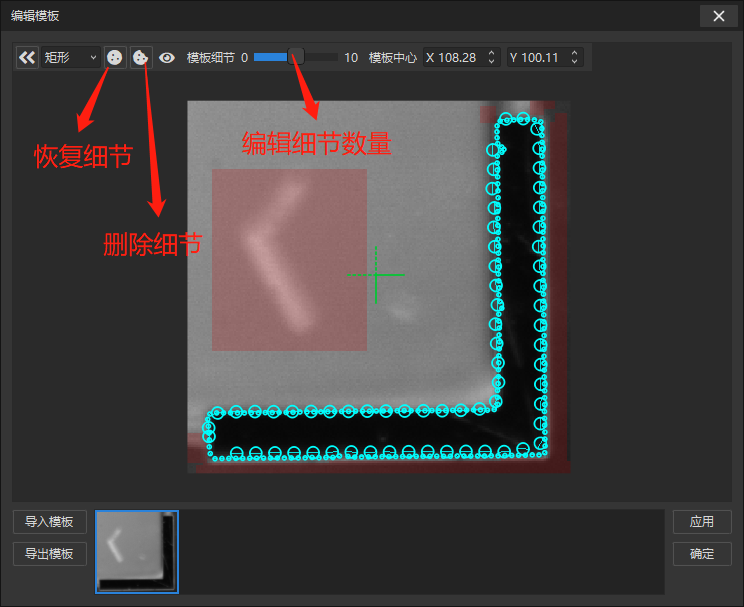

編輯模板步驟三：編輯模板細節
▼
步驟四：確認模板
▼
步驟五：調參
▼
參數列表
分?jǐn)?shù)：對匹配到的模板相似度進行評判，分?jǐn)?shù)越高，匹配相似度的要求越高； 尺寸：可匹配的模板尺寸范圍，例如±50%，就是模板的50%~150%大小范圍內進行匹配； 角度：可匹配的模板角度范圍，例如±180°，就是360°任意方向進行匹配;； 精度：根據精度及速度的要求，用戶可以選擇從粗略到高的五個等級； 嚴格評分：是否對在評分中考慮丟失、遮擋或模糊的特征； 使用緩存：加速算法的執行速度，但是會占用額外的內存； 全圖檢測：用戶點擊如下圖所示的中ROI最大化按鈕即可。

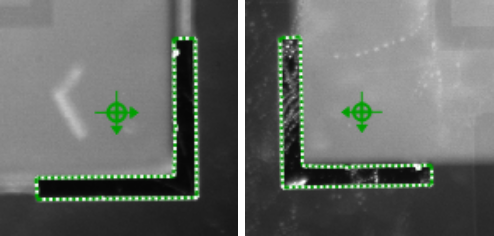

步驟六：執行檢測
▼

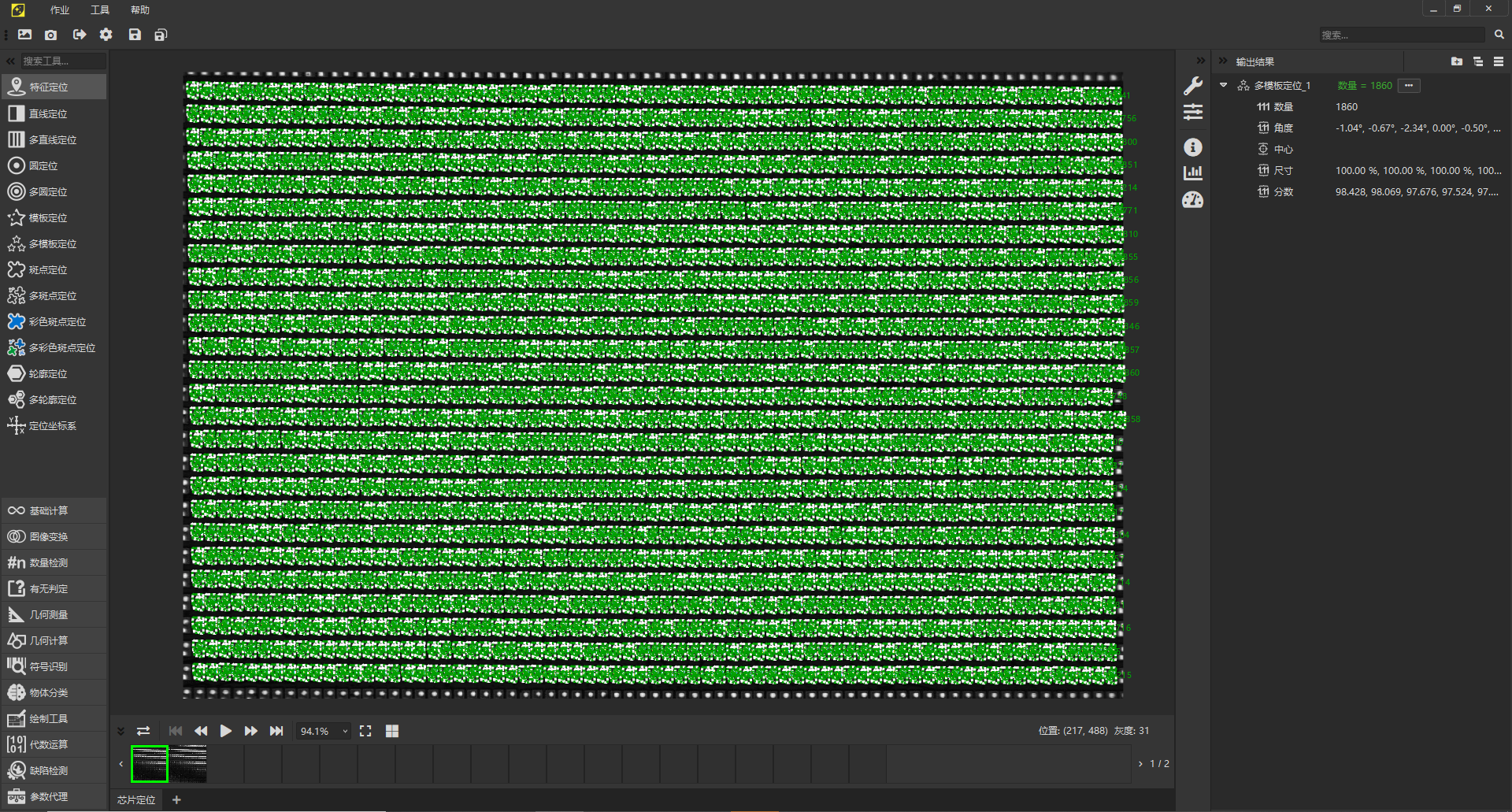

應用案例
案例需求：芯片定位
案例算法：多模板定位
項目配置：分辨率100萬像素
靈閃應用結果：重復測量誤差最大0.08個像素，均值0.0197個像素，同時對近2000顆芯片進行定位，耗時100ms
